Feuilles de rotative – timbre 3B

Le timbre type

Le type 3B est paru en septembre 1924, en feuilles de 100 avec coins datés pour faire suite au type 3A de feuilles à plat. Utilisé jusqu’au retrait du timbre en juin 1927, ce type est l’un des plus courants. C’est également ce type 3B qui servit de support au timbre « Spécimen » et aux deux préoblitérés bleus.

3b-bloc-25

demi feuille 3b

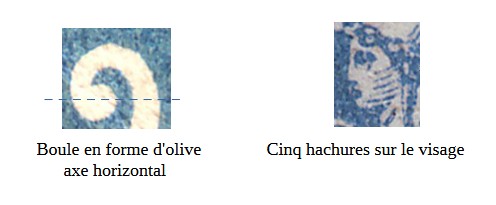

Comme tous les types 3, il se reconnaît à la forme en olive horizontale de la boule du 2. Fort semblable au type 3A, il s’en distingue néanmoins par la présence de cinq hachures sur le visage (et non six) et un filet intérieur gauche très fin et régulier.

Type 3B



Les coins datés

Les coins-datés ne concernent que le type 3B. Quatorze planches ont servi  pour les seize tirages du 25 c., du 24 mars 1924 au 20 mai 1925 puis, après une interruption due à un changement du tarif de la lettre, du 29 septembre 1926 au 9 février 1927.

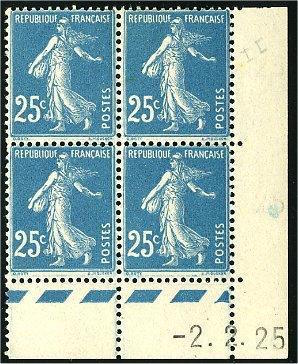

3b-cd-02-02-25

Les cylindres d’impression

Hors collection : étude des cylindres

Un excellent travail de documentation avait été fait par le Baron de Vinck, il a été depuis complété notamment par le Dr Rouquès. L’essentiel est sur ce site

La lettre H représente la hauteur des parallélogrammes, hauteur mesurée entre les 2 lignes horizontales qui limitent ces éléments.

Pour H, il existe 3 mesures :

la première est prise le plus à gauche du timbre de gauche
la seconde est celle qui est indiqué normalement
la troisième est la plus à droite possible sur le timbre de droite

Le tirage est une période au cours de laquelle le cylindre a été utilisé tous les jours sans interruption sur une même presse.

L’appellation des cylindres ne suit pas parfaitement l’ordre alphabétique.
En effet, il a été établi selon l’ordre des découvertes et non selon l’ordre chronologique des dates d’impression.

Les chiffres des dates sont toujours au type I (chiffres de 4 à 4 ¼ mm de haut, comportant le 3 à tête rectiligne)

La variété de la case 40 et 90 est survenu par accident sur le G.T. et se situe sur les cylindres qui le répercutent entre le 14-5-24 et le 6-8-24.

il n’y a pas que l’aspect des parallélogrammes qui permet la discrimination entre les cylindres, la présence ou l’absence d’une variété de case, peut aussi y aider grandement et définitivement (et plus encore lorsque cette variété a pour origine le G.T. comme dans le cas présent).

D’après le Dr Rouquès, ceci va impliquer l’existence de deux cylindres différents, là ou De Vinck n’en voyait qu’un qu’il a nommé B + E avec deux tirages.
Conformément à l’absence et à la présence de l’accident, nous diviserons son B + E en deux cylindres différents :
– B1 + E1 (le 1er tirage de De Vinck) dont les quatre galvanos de service (G.S..) ont été copiés sur le G.T. avant son accident;
– B 2 + E 2 (le 2ème tirage de De Vinck) dont les quatre G.S. ont été copiés sur le G.T. après son accident.
Pour tenir compte de cette discrimination, il suffit dans le dictionnaire des C.D. de De Vinck, d’écrire
– B 1 + E 1 sur la ligne du 1er  tirage en rayant 1er   tirage (que l’on peut remplacer par tirage unique de ce cylindre)
– B 2 + E 2 sur la ligne du 2ème tirage en rayant 2ème tirage (que l’on peut remplacer par tirage unique de ce cylindre).

Voici, selon le Dr Rouquès, les cylindres qui ne comportent pas encore la variété :

A + B débutant le 24-3-24
C 1 + D le 08-4-24
B1+E1 le 08-5-24
F + F le 14-5-24
Les cylindres possédant désormais la variété
C2 + C2 débutant le 06-8-24
B + E 2 le 19-9-24
S + T le 29-9-24

Il en résulte que l’accident survenu sur le G.T. se situe sur les cylindres qui le répercutent entre le 14-5-24 et le 6-8-24.
Le C de De Vinck de C+ D ne possède pas la variété, alors que les C de C + C la possèdent. D’où la nécessité de nommer C 1 le C de De Vinck dans son C + D et de nommer C 2 les C de De Vinck dans son C + C, puisqu’il ne peut pas s’agir d’un même C dans les deux cas (l’un ayant reproduit le G.T. avant son accident et l’autre l’ayant reproduit après son accident).

CYLINDRE A + B

A H = 4 1/2, 4 1/4, 3 1/2. Uni. Bas régulier mais un peu vague. Bas du triangle nettement au-dessus de la ligne.
B H = 4 1/2, 4 3/4, 5. Flou au bas des éléments de droite. Bas du triangle à niveau. Point bleu caractéristique dans le flou du deuxième élément.

premier jour dernier jour chiffres presse
Date du tirage 24.3.24 22.5.24 I 1
A
B

CYLINDRE C1 + D

C1 H = 5 1/4, 5 à 5 1/4. Dégradé. Le bleu mesure environ 3 1/2. Le bas du triangle est à niveau.
D   H = 6, 6 à 6 1/4, 5 3/4. Dégradé. Le bleu mesure environ 4 1/2. Le bas du triangle est un peu au-dessus de la ligne.

premier jour dernier jour chiffres presse
Date du tirage 8.4.24 26.6.24 I 1
C1
D

CYLINDRE B1 + E 1

images

B1 H = 4 1/2, 4 3/4, un peu moins de 4 1/2. Un peu de flou au bas.
E1 H = 4, 3 3/4, 3 1/2. Uni ou un peu flou au bas. Bas rectiligne. Bas du triangle à niveau.

premier jour dernier jour chiffres presse
Date du tirage 8.5.24 23.8.24 I 5
B1
E1

CYLINDRE F + F

images

Premier      F H = 5. 5. 4 1/2 à 4 3/4. Uni. Bas rectiligne. Le bas du triangle remonte.
Deuxième   F H = 5. 5. 5. Uni. Bas rectiligne. Le bas du triangle est horizontal.

premier jour dernier jour chiffres presse
Date du tirage 14.5.24 1.9.24 I 6
28.10.24 I 6
images
F
F

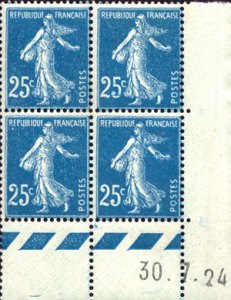

CYLINDRE C2 + C2

images

Premier      C2 H = 4 3/4, 5, 5. Dégradé. Le bleu mesure 3 à 3 1/2. Le bas du triangle est à niveau.
Deuxième   C2 H = 4 1/2, 5, 4 3/4. Dégradé. Le bleu mesure 3 1/4 à 3 3/4. Le bas du triangle est un peu au-dessus de la ligne.

premier jour dernier jour chiffres presse
Date du tirage 6.8.24 5.1.24 I
19.1.25 30.1.25 I

1er tirage

C2
C2

2éme tirage

C2

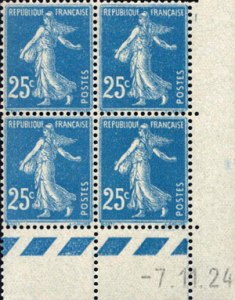

CYLINDRE B2 + E2

images

B2 H = 4 1/2, 4 3/4, un peu moins de 4 1/2. Un peu de flou au bas.
E2 H = 4, 3 3/4, 3 1/2. Uni ou un peu flou au bas. Bas rectiligne. Bas du triangle à niveau.

premier jour dernier jour chiffres presse
Date du tirage 19.9.24 24.11.24 I
B2
E2

CYLINDRE S + T  (très rare)

images

images
images
S H
T H

S  H = 4 1/4, 4 1/4, 2 3/4. Bas flou. Le bas du triangle remonte fort.
T  H = 4, 3. Bas moins flou. Le bas du triangle est irrégulier mais horizontal.

premier jour dernier jour chiffres presse
Date du tirage 29.9.24 28.10.24 I
S

CYLINDRE Q + R

images

Q H = 6, 5 3/4, 5 3/4. Dégradé. Le bleu mesure environ 1 1/2.
R H = 5 1/4, 5 1/4, 5. Dégradé. Le bleu mesure environ 2 ;

premier jour dernier jour chiffres presse
Date du tirage 3.12.24 12.1.25 I
Q
R

CYLINDRE C2 + G (très rare)

C H = 4 3/4, 5, 4 1/2. Dégradé. Le bleu mesure environ 2 1/2.
G H = 4, 4, 3 1/2. Dégradé. Le bleu mesure environ 2 1/2.

premier jour dernier jour chiffres presse
Date du tirage 4.12.24 6.1.25

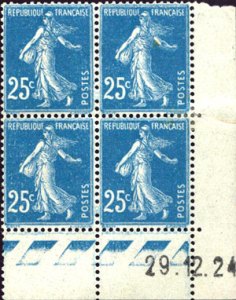

CYLINDRE C2 + H (très rare)

images

C H = 5 1/2, 5 1/4, un peu plus que 5. Dégradé. Le bleu mesure environ 3. Dans le deuxième élément, le bas de la partie unie n’est pas horizontal.
H H = 5 1/4, 5 1/2, 5. Dégradé. Le bleu mesure environ 3 1/2. Dans le deuxième élément, le bas de la partie unie est horizontal.

premier jour dernier jour chiffres presse
Date du tirage 24.12.24 13.2.25 I
H

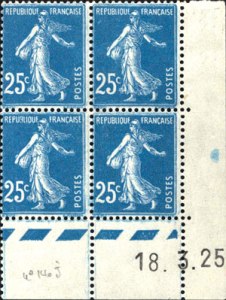

CYLINDRE I + I

images

Premier      I H = 2 1/2, 2 1/4, 2. Uni. Bas irrégulier. Bas du triangle au-dessus de la ligne. II y a souvent un très petit trait oblique sous l’angle inférieur droit du triangle.
Deuxième   I H = 2 1/4 à 2 1/2, 2 1/4 à 2 1/2, un peu plus que 2. Bas plus ou moins régulier ou irrégulier. Bas du triangle à niveau. Jamais de petit trait oblique.

premier jour dernier jour chiffres presse
Date du tirage 17.1.25 23.4.25 I 3
I
I

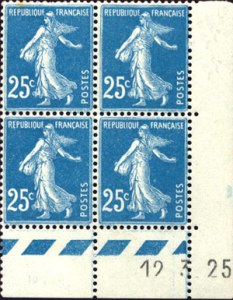

CYLINDRE E2 + J

images

E H = 3 3/4, un peu plus que 3 1/2, un peu moins que 3 1/2. Uni. Bas régulier. Bas du triangle à niveau et sans ressaut.
J H = 3 1/4, 3 1/4, 2 3/4. Uni. Bas irrégulier, surtout à droite. Bas du triangle au-dessus de la ligne et comportant un ressaut caractéristique.

premier jour dernier jour chiffres presse
Date du tirage 5.2.25 11.2.25 I 5
5.3.25 4.4.25 I 5
E2
J

CYLINDRE K + L

images

K  H = 3, 2 3/4, 2. Dégradé. Le bleu mesure environ 2. Le triangle, petit et uni, est au-dessus de la ligne (photo N° 209).
L  H = un peu plus que 3, 3 1/4, 3. Dégradé. Le bleu mesure 2 1/4 à 2 1/2. Le triangle est dégradé.

premier jour dernier jour chiffres presse
Date du tirage 20.2.25 19.5.25 I 6.
K
L

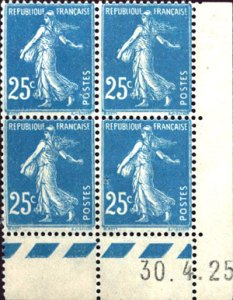

CYLINDRE M + M

images

Premier      M H = 3, 3, 3. Uni. Bas du triangle à niveau et sans ressaut.
Deuxième   M H = 3, 3, 2 3/4. Uni. Le bas du triangle remonte un peu et ne présente pas de ressaut.

premier jour dernier jour chiffres presse
Date du tirage 14.4.25 20.5.25 I
M
M

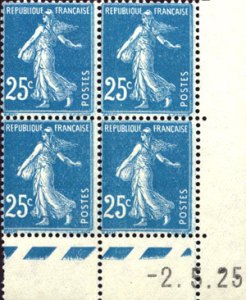

CYLINDRE M + N (très rare)

images

M H = 3, 3, 3. Uni. Bas du triangle à niveau et sans ressaut. Ce galvano ne peut se distinguer du premier M de la planche précédente.
N  H = 2 1/2, 2 1/2, 1 1/2. Flou au bas. Triangle uni et très petit. Le bas du deuxième élément remonte très visiblement.

premier jour dernier jour chiffres presse
Date du tirage 18.4.25 19.5.25 I
M
N

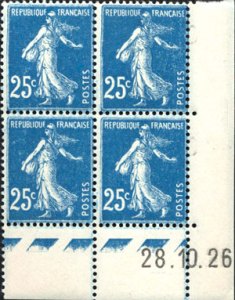

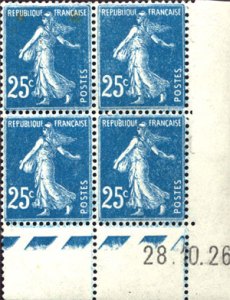

CYLINDRE O + P

images

O  H = 2 3/4, 3, 2 3/4. Flou variable au bas, parfois presque uni. Bas du triangle un peu au-dessus de la ligne.
P  H = 3, 3, 3 1/4. Bas flou. Le triangle est parfois réduit à son contour.
Le deuxième élément est caractéristique car le bas manque toujours.

premier jour dernier jour chiffres presse
Date du tirage 2.10.26 7.10.26 I 5
19.10.26 29.10.26 I
23.11.26 9.2.27 I 7

1er tirage

O
P

2éme tirage

O
P

3éme tirage

O
P



Variétés

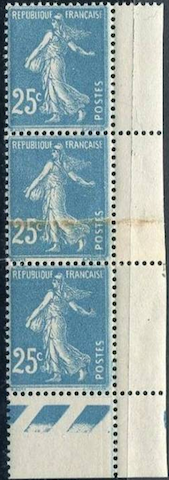

Impression sur raccord

L’impression en rotative offrait beaucoup d’avantages par rapport à l’impression à plat. Les feuilles de timbres avant d’être découpées à l’unité étaient imprimées les unes à la suite des autres sur des rouleaux de papiers, ce qui permettait un gain de temps appréciable. Toutefois, il fallait bien « raccorder » ces rouleaux. A la suite à une rupture de papier (due à une déchirure, par exemple, ou au raccordement à un autre rouleau de papier, il convenait de coller ensemble deux feuilles de papier, ce qui créait une double épaisseur de papier au niveau du raccord. Au moment de l’impression, l’encrage laissait alors parfois voir ce raccord par un relief, même très peu prononcé.

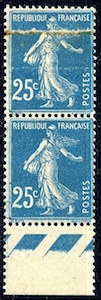

3b-variete-raccord

3b-variete-impression-sur-raccord

Ce type de variété est commun à toutes les feuilles imprimées sur rotative, et pour ce qui nous concerne, notamment les feuilles au type 3B, mais aussi, celles de roulette au type 3C.
